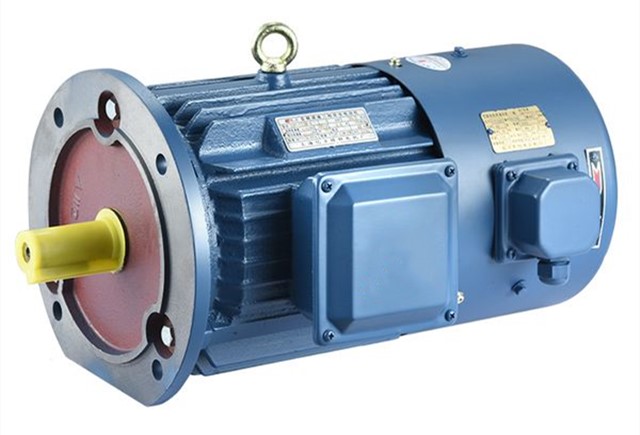

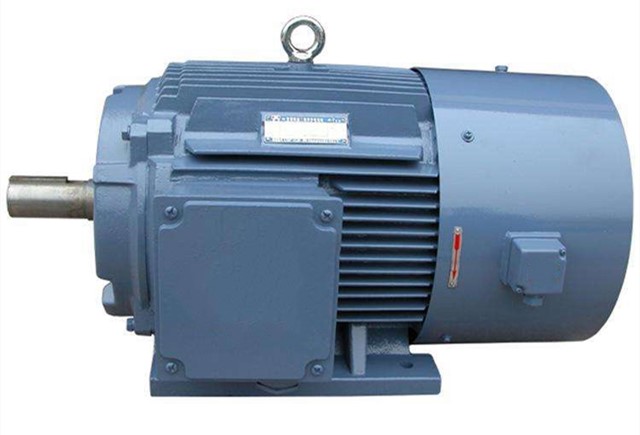

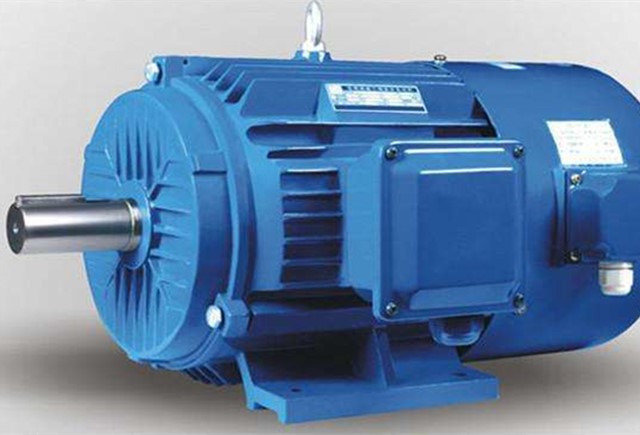

YPT系列变频调速三相异步带式输送机电动机

技术优势

①　调频性能好、节能、起动转矩性能好、噪音低、振动小、运行安全可靠、外形美观；

②　功率等级和安装尺寸完全符合国际电工委员会（IEC）标准。本系列电动机采用F级绝缘，绝缘结构具有耐高次谐波冲击能力，外壳防护等级为IP54/IP55。

③　采用计算机辅助设计技术，为使电动机能适应SPWM及PWM变频电源供电的状况，在设计上对定子、转子槽形和定子绕组分布形式作了特殊考虑，以期获得一个较为合适的电感值，来抑制和减少谐波所产生的不良影响。

④　电动机的电磁负荷设计考虑了一定的裕度，既能保证电动机在高频时的过载能力又能在低频运行时保持恒转矩输出。此外，电动机绝缘系统采用了目前国际上广为使用的F级绝缘系统，绝缘可靠，性能优良。在结构设计方面，安装尺寸与YX3系列相同，便于用于配套使用。

⑤　电动机采用独立通风的冷却结构，在非轴伸端设独立的轴向风机强迫通风，效率高，噪声低，结构简单，便于安装编码器、测速机机制动器等辅助设备，保证了电动机在低速运行时温升不超过限值。

⑥　电动机调速范围广，2极变频范围为3—60HZ，4极及以上变频范围为3—10HZ，低于额定频率以下为恒转矩输出，高于额定频率以上为恒功率输出，在矢量控制的条件下，调速范围还可扩大。

⑦　过载能力强。能够承受额定转矩的160%过载，历时1分钟。

⑧　低速性能好。低速时转矩平滑，无爬行现象。

工作条件

①　温度：环境空气温度随季节而变化，最高为+40℃，最低为-15℃

②　海拔：不超过1000m

③　湿度：最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃

④　工作制：S1—连续工作制

⑤　额定电压：220V，230V，240V，380V，400V，415V，660V，690V，720V

电动机技术参数表Motor technical parameters table
产品型号 Type	额定功率 Rating output kw	额定转速 Rating speed r/min	额定电流 Rating current （380V）A	额定效率 Rated Effi ％	功率因素 Power factor cosφ	额定转矩 Rated torque N·m	最大转矩 Pull out torque	转动惯量 Inertia moverment kg·㎡	重量 Weight kg
同      步      转      速   Synchronous speed      1500r/min      （4p）
YPT  801-4	0.55	1390	1.5	72.5	0.75	3.8	2.2	0.0014	17
YPT  802-4	0.75	1390	2	74.5	0.76	5.1	2.2	0.0016	18
YPT  90S-4	1.1	1400	2.7	78.0	0.78	7.5	2.2	0.0024	23
YPT  90L-4	1.5	1400	3.7	79.0	0.80	10.2	2.2	0.0033	27
YPT  100L1-4	2.2	1430	5	81.0	0.81	14.7	2.2	0.006	35
YPT  100L2-4	3	1430	6.8	82.5	0.81	20.0	2.2	0.008	38
YPT  112M-4	4	1440	8.8	84.5	0.81	26.5	2.2	0.013	49
YPT  132S-4	5.5	1440	11.6	85.5	0.83	36.5	2.2	0.028	67
YPT  132M-4	7.5	1440	15.4	87.0	0.85	49.7	2.2	0.037	80
YPT  160M-4	11	1460	22.6	88.0	0.84	71.9	2.2	0.084	124
YPT  160L-4	15	1460	30.3	88.5	0.86	98.1	2.2	0.11	147
YPT  180M-4	18.5	1470	35.9	91.0	0.87	120.1	2.2	0.155	173
YPT  180L-4	22	1470	42.5	91.5	0.87	142.9	2.2	0.17	197
YPT  200L-4	30	1470	56.8	92.2	0.87	194.9	2.2	0.28	255
YPT  225S-4	37	1480	69.8	91.8	0.87	238.7	2.2	0.48	305
YPT  225M-4	45	1480	84.2	92.3	0.88	290.4	2.2	0.55	333
YPT  250M-4	55	1480	102.5	92.3	0.88	354.9	2.2	0.69	400
YPT  280S-4	75	1480	139.7	92.7	0.88	483.9	2.2	1.3	560
YPT  280M-4	90	1480	164.3	93.5	0.89	580.7	2.2	1.6	660
YPT  315S-4	110	1480	201	93.5	0.89	709.8	2.2	3.1	1000
YPT  315M-4	132	1490	240	94.0	0.89	846.0	2.2	3.5	1100
YPT  315L1-4	160	1490	283	94.5	0.89	1025.5	2.2	4.1	1140
YPT  315L2-4	200	1490	362	94.5	0.89	1281.8	2.2	4.9	1220
YPT  355S1-4	185	1480	338	94.5	0.88	1193.7	2.2	6.8	1695
YPT  355S2-4	200	1480	365	94.5	0.88	1290.5	2.2	7	1738
YPT  355M1-4	220	1480	400	95.0	0.88	1419.5	2.2	8	1820
YPT  355M2-4	250	1480	454	95.0	0.88	1613.1	2.2	8.2	1890
YPT  355L1-4	280	1480	501	95.5	0.89	1806.7	2.2	8	2095
YPT  355L2-4	315	1480	563	95.6	0.90	2032.0	2.2	9.1	2180



电动机技术参数表Motor technical parameters table
产品型号 Type	额定功率 Rating output kw	额定转速 Rating speed r/min	额定电流 Rating current （380V）A	额定效率 Rated Effi ％	功率因素 Power factor cosφ	额定转矩 Rated torque N·m	最大转矩 Pull out torque	转动惯量 Inertia moverment kg·㎡	重量 Weight kg
同      步      转      速   Synchronous speed      1000r/min      （6p）
YPT  90S-6	0.75	910	2.25	72.5	0.70	7.9	2.1	0.0034	25
YPT  90L-6	1.1	910	3.15	72.5	0.71	11.5	2.1	0.0046	27
YPT  100L-6	1.5	940	3.97	77.5	0.73	15.23	2.1	0.008	32
YPT  112M-6	2.2	940	5.16	80.5	0.72	22.3	2.1	0.014	45
YPT  132S-6	3	960	7.23	83.0	0.76	29.8	2.1	0.032	65
YPT  132M1-6	4	960	9.4	84.0	0.76	39.8	2.1	0.041	75
YPT  132M2-6	5.5	960	12.6	85.3	0.78	54.7	2.1	0.055	84
YPT  160M-6	7.5	970	17	86.0	0.76	73.8	2.1	0.094	121
YPT  160L-6	11	970	24.6	87.0	0.76	108.3	2.1	0.13	146
YPT  180L-6	15	970	31.4	89.5	0.78	147.7	2.1	0.22	186
YPT  200L1-6	18.5	970	37.7	89.8	0.83	182.1	2.1	0.33	235
YPT  200L-6	22	970	44.6	90.2	0.83	216.6	2.1	0.36	260
YPT  225M-6	30	980	59.5	90.2	0.85	292.2	2.1	0.61	302
YPT  250M-6	37	980	72	90.8	0.86	360.5	2.1	0.94	400
YPT  280S-6	45	980	85.4	92.0	0.86	438.5	2.1	1.5	533
YPT  280M-6	55	980	104.9	92.0	0.88	536.0	2.1	1.8	590
YPT  315S-6	75	990	141	92.8	0.87	723.5	2.1	3.8	990
YPT  315M-6	90	990	168	93.0	0.87	868.2	2.1	4.3	1015
YPT  315L1-6	110	990	205	93.5	0.87	1061.1	2.1	5.3	1110
YPT  315L2-6	132	980	246	93.8	0.87	1273.3	2.1	6.3	1190
YPT  355S-6	160	980	297	94.0	0.87	1559.1	2.1	12.3	1690
YPT  355M1-6	185	980	343	94.0	0.87	1802.8	2.1	12.9	1740
YPT  355M2-6	200	980	370	94.5	0.87	1949.0	2.1	14.6	1820
YPT  355L1-6	220	980	406	94.5	0.87	2413.8	2.1	15.8	1910
YPT  355L2-6	250	980	462	94.5	0.87	2436.2	2.1	17.5	2120
