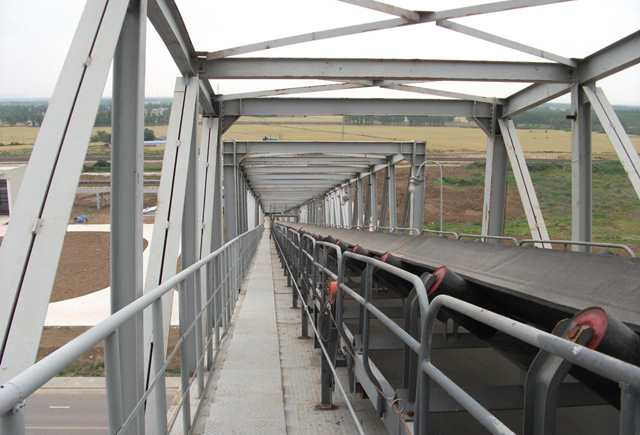

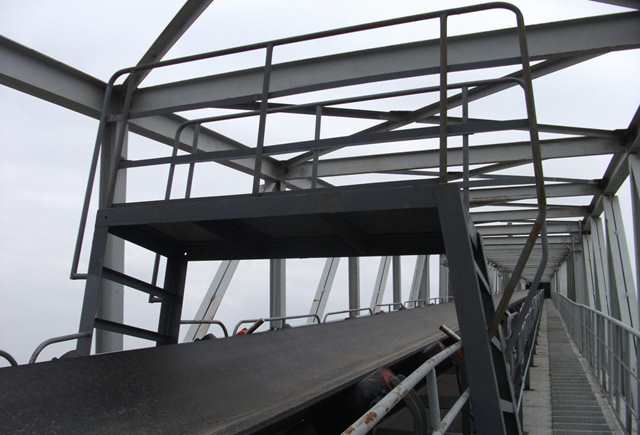

TD75型带式输送机是一般用途带式输送机，结构简单、维护方便、成本低、通用性强，广泛的用于输送散状颗粒、块状、成件物品等物料。
应用行业：港口、冶金、煤炭、水电、化工、建材、轻工、交通、粮食和机械等行业。
应用物料：块状、粒状物料、成件物品等。
物料性质：可输送具有酸性、碱性、油类物质和有机溶剂等成份的物料。
TD75带式输送机有500、650、800、1000、1200和1400mm等六种输送带宽。
可用于输送堆积比重为0.5～2.5t/m3的各种块状、粒状物料，也可输送成件物品。
适用工作环境温度在-15℃～+40℃之间，可以根据工况使用耐寒和耐热输送胶带。
输送酸性、碱性、油类物料及有机溶剂性质的物料时，可用耐油、耐酸碱输送带。
TD75皮带输送机输送物料种类广泛、适应能力强，可用于物料水平和倾斜运输。
输送量大、结构简单、维护方便、成本低、通用性强等优点，技术成熟便宜维护。

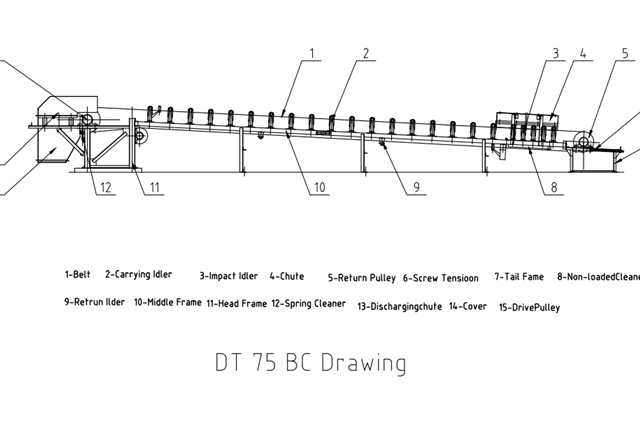

| TD75带式输送机基本结构 | |
| 驱动部分 | 驱动电动机-->高速联轴器-->减速器-->减速联轴器组成。 |
| 滚动部分 | 分传动滚筒和改向滚筒两大类。 |
| 托辊部分 | 分槽形、平行、调心和缓冲托辊等。 |
| 清扫部分 | 分弹簧清扫器和空段清扫器。 |
| 卸料部分 | 分固定式犁式卸料器和电动卸料器。 |
| 制动部分 | 有带式逆止器和滚柱逆止器两种。 |
| 其他附件 | 在罩壳、导料槽、漏斗等。 |
| TD75型带式输送机技术参数表 | |||||||
| 断面形式 | 带速(m/s) | 带宽 | |||||
| 500 | 650 | 800 | 1000 | 1200 | 1400 | ||
| 输送能力G(t/h) | |||||||
| 槽型 | 0.8 | 78 | 131 | ||||
| 1 | 97 | 169 | 278 | 435 | 655 | 891 | |
| 1.25 | 122 | 206 | 348 | 544 | 819 | 1115 | |
| 1.6 | 156 | 264 | 445 | 696 | 1048 | 1427 | |
| 2 | 191 | 323 | 546 | 853 | 1284 | 1748 | |
| 2.5 | 232 | 391 | 661 | 1033 | 1556 | 2118 | |
| 3.15 | 824 | 1233 | 1858 | 2528 | |||
| 4 | 2202 | 2996 | |||||
| 平形 | 0.8 | 41 | 67 | ||||
| 1 | 52 | 88 | 147 | 230 | 345 | 469 | |
| 1.25 | 66 | 110 | 184 | 288 | 432 | 588 | |
| 1.6 | 84 | 142 | 236 | 368 | 553 | 756 | |
| 2 | 103 | 174 | 289 | 451 | 677 | 922 | |
| 2.5 | 125 | 211 | 350 | 546 | 821 | 1111 | |
| TD75带式输送机输送不同物料允许的最大倾角 | |||
| 物料 | β | 物料 | β |
| 块煤 | 18° | 湿精矿(含水12%) | 20°~22° |
| 原煤 | 20° | 干净款 | 18° |
| 水洗后粉煤 | 21° | 筛分后石灰石 | 12° |
| 筛分后焦炭 | 17° | 干砂 | 15° |
| 0~25毫米焦炭 | 18° | 混有砾石砂 | 18°~20° |
| 0~3毫米焦炭 | 20° | 采石场砂 | 20° |
| 0~350毫米矿石 | 16° | 湿砂 | 23° |
| 0~120毫米矿石 | 18° | 盐 | 20° |
| 0~60毫米矿石 | 20° | 型砂 | 24° |
| 40~80毫米油母页岩 | 18° | 废砂 | 20° |
| 20~40毫米油母页岩 | 20° | 未筛分的石块 | 18° |
| 0~200毫米油母页岩 | 22° | 水泥 | 20° |
| 干松泥土 | 20° | 块状干粘土 | 15~18° |
| 湿土 | 20°~23° | 粉状干粘土 | 22° |
