1、烧成车间的:煤预均化设备、煤磨机、转子称、预热器、回转窑、冷却机等。
2、水泥车间的:水泥调配、辊压机、水泥磨、包装机等。
3、生料车间的:石灰石破碎机(锤破、颚破等),石灰石预均化用的堆取料机、生料磨机。
4、各种计量称重皮带、皮带机、风机,有循环水系统。
水泥粉磨站皮带输送机
1、从原料说起,石灰石经长距离皮带输送机由矿山输送进水泥厂。
2、经石灰石破碎机破碎后由皮带输送机输送至石灰石堆料库。
3、中间扬尘点有袋式收尘器。
4、配料站,石灰石、砂岩、铁粉、粉煤灰(工艺设计不同,原材料可能略有不同)经皮带秤,配料站皮带输送机送至原料磨(现在一般是立式辊磨)。
5、粉磨后经空气斜槽,斗式提升机输送至生料库。
6、生料经斗式提升机送至预热器,经预热、分解入窑煅烧,熟料经篦冷机冷却,熟料破碎机破碎,经链板机或是皮带输送机送至熟料库。
7、熟料、混合材、石膏经皮带输送机至水泥磨(球磨机或者立磨)粉磨,成品入水泥库,经包装机或散装出厂。
8、其间还有增湿塔(降温除尘,改善粉尘比电阻)、电收尘(除尘)等设备。

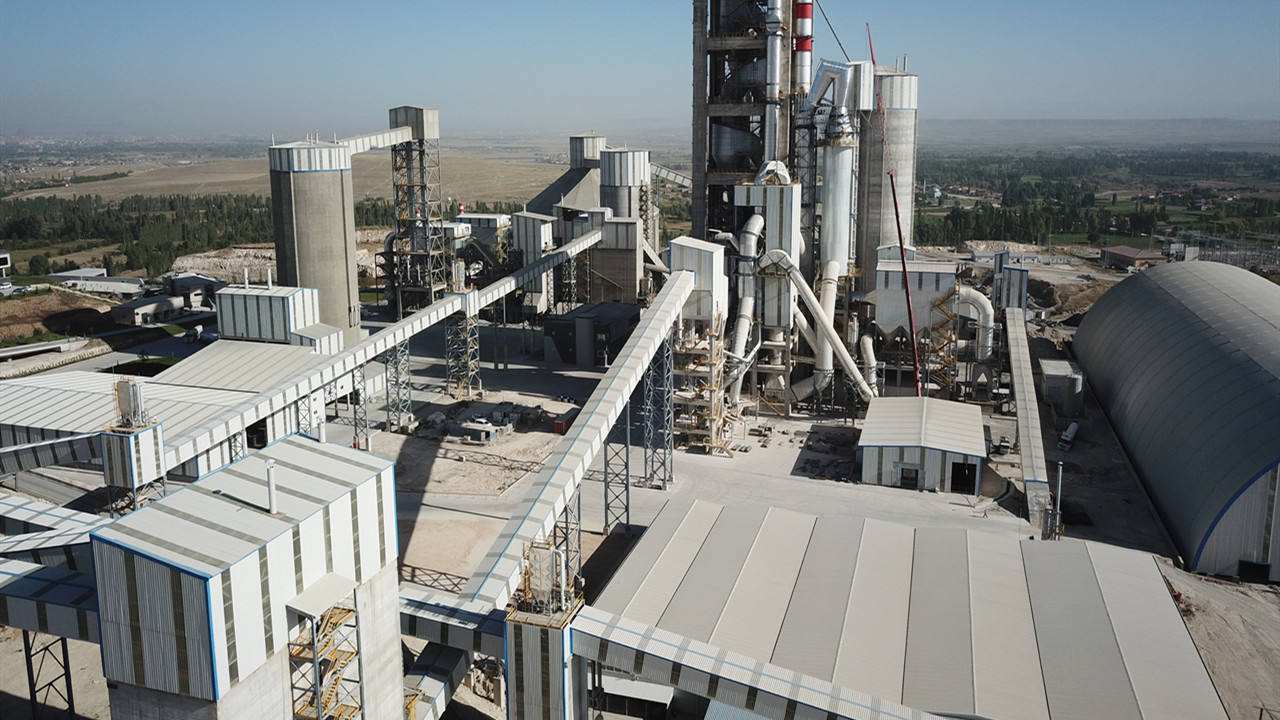

水泥厂皮带输送机
破碎及预均化皮带输送机
(1)破碎水泥生产过程中,大部分原料要进行破碎,如石灰石、黏土、铁矿石及煤等。石灰石是生产水泥用量最大的原料,开采后的粒度较大,硬度较高,因此石灰石的破碎在水泥机械的物料破碎中占有比较重要的地位。
(2)原料预均化预均化技术就是在原料的存、取过程中,运用科学的堆取料技术,实现原料的初步均化,使原料堆场同时具备贮存与均化的功能。
水泥生料制备皮带输送机
水泥生产过程中,每生产1吨硅酸盐水泥设备至少要粉磨3吨物料(包括各种原料、燃料、熟料、混合料、石膏),据统计,干法水泥生产线粉磨作业需要消耗的动力约占全厂动力的60%以上,其中生料粉磨占30%以上,煤磨占约3%,水泥粉磨约占40%。因此,合理选择粉磨设备和工艺流程,优化工艺参数,正确操作,控制作业制度,对保证产品质量、降低能耗具有重大意义。
水泥生料均化皮带输送机
新型干法水泥生产过程中,稳定入窖生料成分是稳定熟料烧成热工制度的前提,生料均化系统起着稳定入窖生料成分的最后一道把关作用。
水泥预热分解过程皮带机
水泥机械把生料的预热和部分分解由预热器来完成,代替回转窑部分功能,达到缩短回窑长度,同时使窑内以堆积状态进行气料换热过程,移到预热器内在悬浮状态下进行,使生料能够同窑内排出的炽热气体充分混合,增大了气料接触面积,传热速度快,热交换效率高,达到提高窑系统生产效率、降低熟料烧成热耗的目的。
(1)物料分散
换热80%在入口管道内进行的。喂入预热器管道中的生料,在与高速上升气流的冲击下,物料折转向上随气流运动,同时被分散。
(2)气固分离
当气流携带料粉进入旋风筒后,被迫在旋风筒筒体与内筒(排气管)之间的环状空间内做旋转流动,并且一边旋转一边向下运动,由筒体到锥体,一直可以延伸到锥体的端部,然后转而向上旋转上升,由排气管排出。
(3)预分解
预分解技术的出现是水泥设备煅烧工艺的一次技术飞跃。它是在预热器和回转窑之间增设分解炉和利用窑尾上升烟道,设燃料喷入装置,使燃料燃烧的放热过程与生料的碳酸盐分解的吸热过程,在分解炉内以悬浮态或流化态下迅速进行,使入窑生料的分解率提高到90%以上。将原来在回转窑内进行的碳酸盐分解任务,移到分解炉内进行;燃料大部分从分解炉内加入,少部分由窑头加入,减轻了窑内煅烧带的热负荷,延长了衬料寿命,有利于生产大型化;由于燃料与生料混合均匀,燃料燃烧热及时传递给物料,使燃烧、换热及碳酸盐分解过程得到优化。因而具有优质、高效、低耗等一系列优良性能及特点。
水泥熟料储料输送系统
水泥冷却后熟料输送机
水泥熟料的烧成生料在旋风预热器中完成预热和预分解后,下一道工序是进入回转窑中进行熟料的烧成。 在回转窑中碳酸盐进一步的迅速分解并发生一系列的固相反应,生成水泥熟料中的等矿物。随着物料温度升高近时,等矿物会变成液相,溶解于液相中的 和 进行反应生成大量 (熟料)。熟料烧成后,温度开始降低。最后由水泥熟料冷却机将回转窑卸出的高温熟料冷却到下游输送、贮存库和水泥机械所能承受的温度,同时回收高温熟料的显热,提高系统的热效率和熟料质量。
水泥磨粉站皮带输送机
水泥粉磨水泥机械是水泥制造的最后工序,也是耗电最多的工序。其主要功能在于将水泥熟料(及胶凝剂、性能调节材料等)粉磨至适宜的粒度(以细度、比表面积等表示),形成一定的颗粒级配,增大其水化面积,加速水化速度,满足水泥浆体凝结、硬化要求。
水泥厂通廊皮带输送机
水泥厂皮带输送机设计布置安装是一个复杂的系统工程,牵涉的方面较多,需要结合实际情况设计,生产、施工,最终才能把项目圆满完成。水泥厂皮带机也叫水泥厂皮带输送机,是综合型皮带机厂家库桥机器生产的专用于水泥企业生产运输的机械,水泥厂皮带机是皮带机市场一个重要的组成部分,由于水泥行业的生产特性,水泥厂皮带输送机分为厂内和厂外,厂外皮带机需要长距离从山区运输原材料比如说煤或者是石灰石等,因此,水泥厂皮带机的设计长度要比一般皮带机长很多,短则几公里、长则十几公里,运输的原料也很特殊,主要是块状不规则石灰石,厂内皮带输送机主要是连接各种物料处理系统的主设备。
