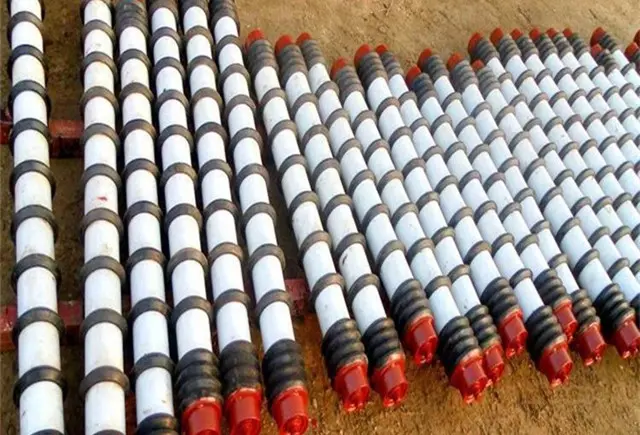

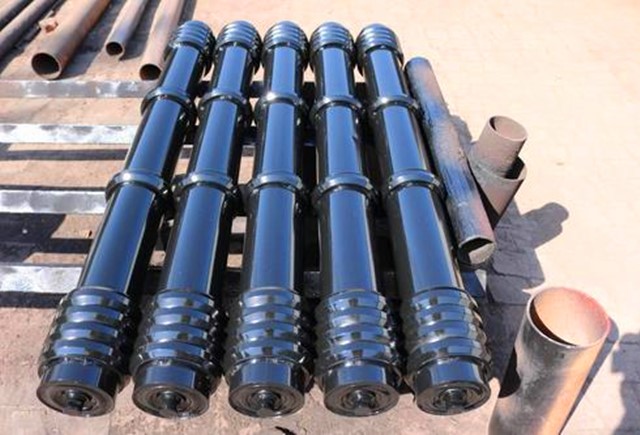

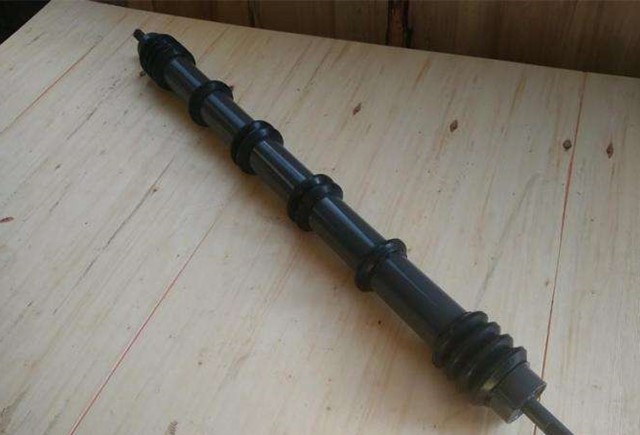

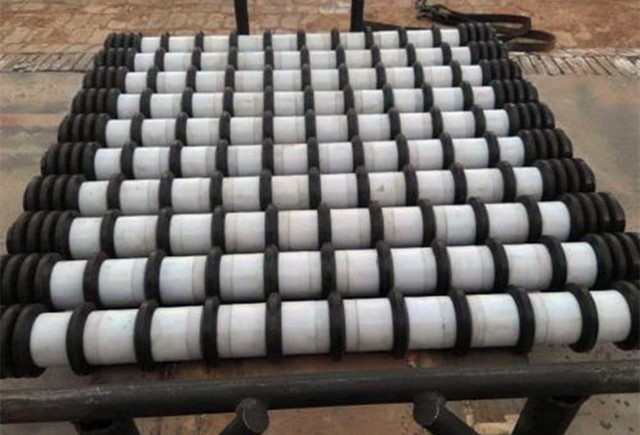

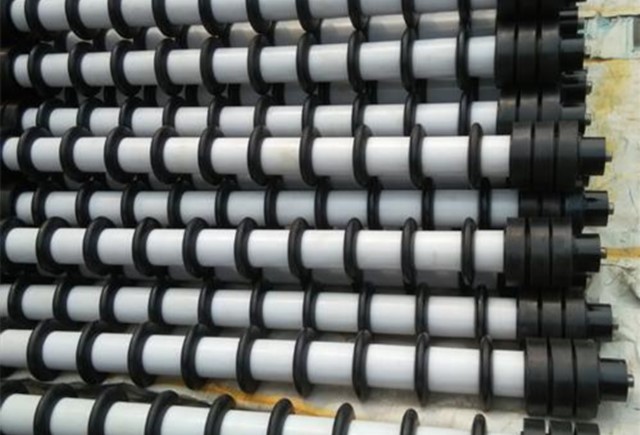

梳型托辊

库桥机器专业梳型托辊生产厂家,公司的梳型托辊上套有硬橡胶圈,对防止输送带跑偏和清扫有很大的作用!专用于输送粘性物料的输送机使用。

  • 应用领域
  • 技术亮点
  • 产品参数
  • 工程实例
应用领域

梳形托辊主要用在带式输送机回程段,数量不多, 常用的梳形托辊是在运输胶带两侧布置梳形圈,中间间隔布置梳形圈。梳形托辊上套有硬橡胶圈,对防止输送带跑偏和清扫有很大的作用!专用于输送粘性物料的输送机使用。梳形托辊适用于矿山、码头、煤炭、电厂、焦化、出口贸易等。

技术亮点

高效长寿命梳形托辊,其特征在于,在普通托辊上连续的布满梳形圈,压紧装配好后再在普通托辊两端安装挡板,将挡板的内圈和普通托辊焊接在一起。

对于铁矿砂的运输,运输胶带的清洁很困难,因为铁矿砂和运输胶带附着力较强,为此在梳形圈内安装有通电线圈,通电线圈内间隔的导通直流电流,梳形圈的安装有通电线圈的一端接触运输胶带时直流电导通,产生磁场和磁力,将附着在运输胶带上的铁矿砂吸到梳形圈上,梳形圈的安装有通电线圈的一端离开运输胶带后直流电关闭,磁场和磁力消失,将附着在运输胶带上的铁矿砂抛撒在接料盆中。

通电线圈的开关的外壳是一个管状结构,开关外壳下端两侧接有导线,开关外壳内有一活动的铜块,当梳形圈的安装有通电线圈的一端接触运输胶带时,铜块下落将通电线圈的导线接通,当梳形圈的安装有通电线圈的一端离开运输胶带后垂直向下时,由于重力作用,铜块下落将通电线圈的导线断开。

这样的结构使梳形托辊和运输胶带的压强减小,运输胶带的使用寿命延长,运行更加平稳。对于铁矿砂的运输在梳形圈中安装了通电线圈后,清洁更有效了。

产品参数
梳形托辊辊子技术参数表
分类 主要参数 图号 质量/kg 壁厚mm 轴承型号 辅助参数
直径D 长度L d b h f
梳形辊子 89 250 G303S \ 3.2 6203/C4 17 12 6 14
315 G304S \ 3.2
380 G305S \ 3.2
465 G306S 4.31 3.2
500 G307S \ 3.2
600 G309S 5.44 3.2
750 G312S 6.62 3.2
950 G315S 8.15 3.2
108 380 G405S \ 3.2 6204/C4 20 14 6 14
465 G406S 5.71 3.2
600 G409S 7.00 3.2
700 G411S 7.96 3.2
750 G412S 8.67 3.2
800 G413S 8.93 3.2
950 G415S 10.63 3.2
1150 G419S 12.58 3.2
1400 G421S 14.88 3.2
1600 G423S 16.83 3.2
133 465 G506S 7.89 3.2 6205/C4 25 18 8 17
600 G509S 9.61 3.2
700 G511S 10.94 3.2
800 G513S 12.11 3.2
900 G514S 13.39 3.2
950 G515S 14.50 3.2
1000 G516S 14.53 3.2
1100 G518S 15.87 3.2
1150 G519S 16.83 3.2
1250 G520S \ 3.2
1400 G521S 19.90 3.2
1600 G523S 22.90 3.2
1800 G524S 25.13 3.2
2000 G525S 27.79 3.2
2200 G526S 30.10 3.2
159 600 G609S 13.64 3.2 6306/C4 30 22 8 17
700 G611S 15.15 3.2
800 G613S 16.88 3.2
900 G614S 18.35 3.2
1000 G616S 20.46 3.2
1100 G618S 21.93 3.2
1150 G619S 23.20 3.2
1250 G620S \ 3.2
1400 G621S 26.21 3.2
1600 G623S 30.74 3.2
1800 G624S 34.00 3.2
2000 G625S 37.26 3.2
2200 G626S 40.80 3.2
194 900 G714S 24.78 \ 6306/C4 30 22 8 17
1000 G716S 27.53 \
1100 G718S 29.50 \
1250 G720S \ \
1400 G721S \ \
1800 G724S 45.81 \
2000 G725S 50.24 \
2200 G726S 54.95 \
