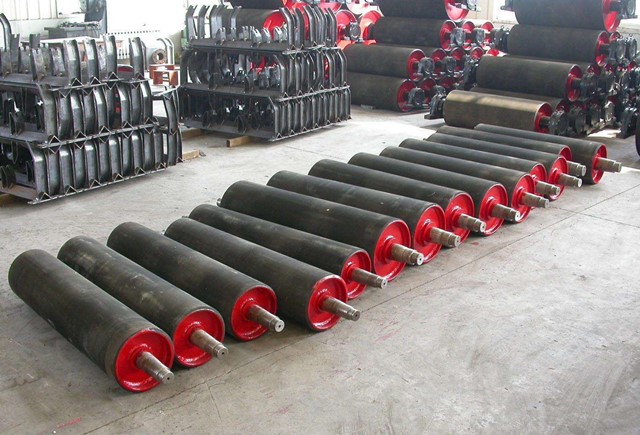

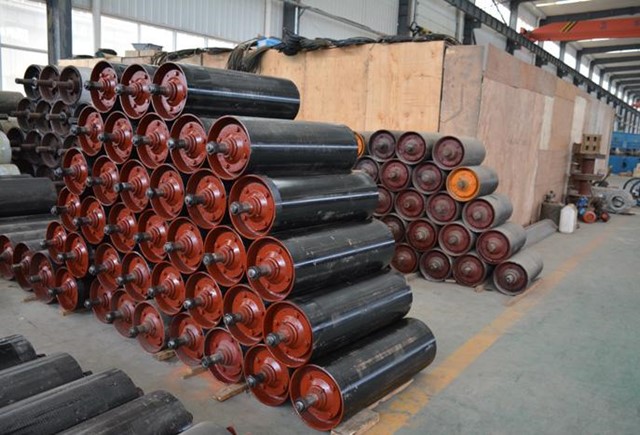

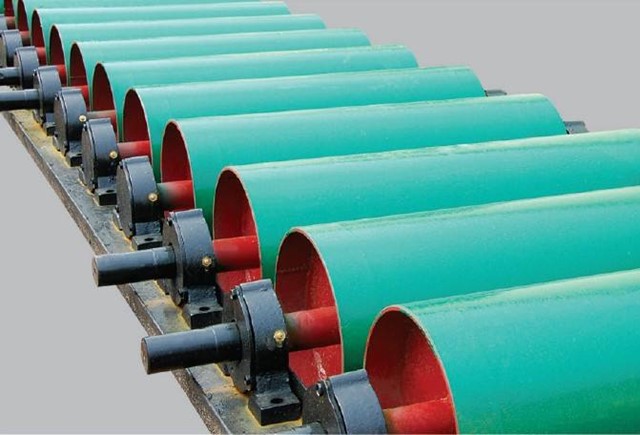

    改向滚筒

    改向滚筒又名导向滚筒，库桥机器是专业的带式输送机改向滚筒生产制造厂家。改向滚筒型号、参数、及价格请在线咨询。

    2024 上海宝马国际工程机械展
    • 应用领域
    • 技术亮点
    • 产品参数
    • 工程实例
    咨询技术客服
    应用领域

    改向滚筒(bend pulley)又叫导向滚筒，是常见的皮带输送机关键部件，主要用于改变输送带的运行方向、压紧输送带使其增大与传动滚筒的包角、拉紧滚筒和用于拉紧装置的导向滚筒。改向滚筒用于改变输送带的运行方向或增加输送带与传动滚筒间的围包角。

    技术亮点
    应用于带式输送机，按轴承座分为整体式改向滚筒和剖分式改向滚筒。改向滚筒具有结构紧凑、重量轻、占用少、性能可靠、外型美观、使用安全方便、在粉尘大、潮湿泥泞等恶劣条件下仍能正常工作的特点。
    产品参数
    改向滚筒技术参数表
    带宽  B 筒皮直径D/mm 图号 主要尺寸 许用  合力/kN.m 菱形铸胶/mm 铸胶面积/m2 重量/kg 备注
    A L
    400 200 40B101-G-Z 750 500 8 0 0.0000 75 光面滚筒，整体式轴承座
    250 40B102-G-Z 8 0.0000 91.5
    315 40B103-G-Z 10 0.0000 102.4
    400 40B104-G-Z 16 0.0000 120.3
    40B204-G-Z 24 0.0000 148
    500 200 50B101-G-Z 850 600 8 0 0.0000 83
    250 50B102-G-Z 9 0.0000 102
    315 50B103-G-Z 10 0.0000 114
    400 50B104-G-Z 10 0.0000 134
    50B204-G-Z 23 0.0000 164
    500 50B105-G-Z 28 0.0000 189
    50B205-G-Z 49 0.0000 235
    650 200 65B101-G-Z 1000 750 8 0 0.0000 94
    250 65B102-G-Z 8 0.0000 117
    315 65B103-G-Z 8 0.0000 132
    65B203-G-Z 16 0.0000 164
    65B303-G-Z 26 0.0000 213
    400 65B104-G-Z 20 0.0000 187
    65B204-G-Z 32 0.0000 238
    65B304-G-Z 46 0.0000 324
    500 65B105-G-Z 40 0.0000 267
    65B205-G-Z 59 0.0000 360
    630 65B106-G-Z 59 0.0000 413
    65B206-G-Z 1050 70 0.0000 618
    800 200 80B101-G-Z 1250 950 6 0 0.0000 110
    250 80B102-G-Z 6 0.0000 138
    315 80B103-G-Z 12 0.0000 194
    80B203-G-Z 20 0.0000 249
    400 80B104-G-Z 1300 20 0.0000 277
    80B204-G-Z 29 0.0000 401
    80B304-G-Z 45 0.0000 515
    500 80B105-G-Z 40 0.0000 444
    80B205-G-Z 56 0.0000 560
    80B305-G-Z 100 0.0000 721
    630 80B106-G-Z 50 0.0000 505
    80B206-G-Z 73 0.0000 695
    80B306-G-Z 100 0.0000 871
    80B406-G-Z 1400 170 0.0000 1050
    800 80B107-G-Z 1300 90 0.0000 798
    80B207-G-Z 126 0.0000 982
    80B307-G-Z 1400 170 0.0000 1170
    80B407-G-Z 250 0.0000 1439
    1000 80B108-G-Z 240 0.0000 1372
    80B208-G-Z 330 0.0000 1628
    80B308-G-Z 400 0.0000 2321
    1250 80B109-G-Z 400 0.0000 3050
    80B209-G-Z 1450 550 0.0000 3495
    80B309-G-Z 800 0.0000 3689
    1000 250 100B102-G-Z 1450 1150 6 0 0.0000 159
    315 100B103-G-Z 11 0.0000 221
    100B203-G-Z 18 0.0000 282
    400 100B104-G-Z 18 0.0000 315
    100B204-G-Z 1500 29 0.0000 428
    100B304-G-Z 45 0.0000 573
    500 100B105-G-Z 35 0.0000 476
    100B205-G-Z 45 0.0000 625
    100B305-G-Z 75 0.0000 809
    630 100B106-G-Z 43 0.0000 545
    100B206-G-Z 64 0.0000 769
    100B306-G-Z 87 0.0000 957
    100B406-G-Z 1600 168 0.0000 1142
    800 100B107-G-Z 1500 79 0.0000 882
    100B207-G-Z 1500 110 0.0000 1080
    100B307-G-Z 1600 168 0.0000 1276
    100B407-G-Z 1600 220 0.0000 1570
    100B507-G-Z 1650 300 0.0000 2144
    1000 100B108-G-Z 1500 130 0.0000 1241
    100B208-G-Z 1600 200 0.0000 1493
    100B308-G-Z 1600 290 0.0000 1776
    100B408-G-Z 1650 387 0.0000 2499
    100B508-G-Z 429 0.0000 2886
    1250 100B109-G-Z 400 0.0000 3295
    100B209-G-Z 550 0.0000 3720
    100B309-G-Z 660 0.0000 3943
    1400 100B110-G-Z 600 0.0000 3991
    100B210-G-Z 900 0.0000 4686
    1600 100B111-G-Z 1200 0.0000 6280
    1200 250 120B102-G-Z 1700 1400 6 0 0.0000 181
    315 120B103-G-Z 11 0.0000 255
    120B203-G-Z 17 0.0000 322
    400 120B104-G-Z 17 0.0000 360
    120B204-G-Z 1750 26 0.0000 486
    120B304-G-Z 38 0.0000 645
    500 120B105-G-Z 30 0.0000 542
    120B205-G-Z 41 0.0000 705
    120B305-G-Z 70 0.0000 899
    630 120B106-G-Z 37 0.0000 620
    120B206-G-Z 53 0.0000 858
    120B306-G-Z 90 0.0000 1060
    120B406-G-Z 1850 150 0.0000 1261
    800 120B107-G-Z 1750 64 0.0000 987
    120B207-G-Z 1750 100 0.0000 1200
    120B307-G-Z 1850 150 0.0000 1411
    120B407-G-Z 1850 200 0.0000 1732
    120B507-G-Z 1900 230 0.0000 2337
    1000 120B108-G-Z 1750 134 0.0000 1380
    120B208-G-Z 1850 150 0.0000 1646
    120B308-G-Z 1850 200 0.0000 1960
    120B408-G-Z 1900 351 0.0000 2715
    120B508-G-Z 391 0.0000 3121
    120B608-G-Z 437 0.0000 3541
    1250 120B109-G-Z 400 0.0000 4019
    120B209-G-Z 550 0.0000 4259
    120B309-G-Z 800 0.0000 4774
    1400 120B110-G-Z 900 0.0000 5832
    120B210-G-Z 2050 1050 0.0000 901
    1600 120B111-G-Z 2050 1200 0.0000 8617
    1400 315 140B103-G-Z 1900 1600 17 0 0.0000 354
    400 140B104-G-Z 1900 17 0.0000 394
    140B204-G-Z 1950 25 0.0000 533
    140B304-G-Z 1950 40 0.0000 705
    500 140B105-G-Z 1950 25 0.0000 596
    140B205-G-Z 1950 40 0.0000 773
    140B305-G-Z 2050 66 0.0000 995
    630 140B106-G-Z 1950 50 0.0000 929
    140B206-G-Z 2050 90 0.0000 1161
    140B306-G-Z 2050 120 0.0000 1356
    800 140B107-G-Z 1950 50 0.0000 1070
    140B207-G-Z 2050 94 0.0000 1314
    140B307-G-Z 2050 150 0.0000 1519
    140B407-G-Z 2050 486 0.0000 1863
    140B507-G-Z 2100 214 0.0000 2488
    140B607-G-Z 2100 300 0.0000 3006
    1000 140B108-G-Z 2050 100 0.0000 1508
    140B208-G-Z 2050 150 0.0000 1771
    140B308-G-Z 2050 236 0.0000 2109
    140B408-G-Z 2100 331 0.0000 2887
    140B508-G-Z 361 0.0000 3318
    140B608-G-Z 400 0.0000 3750
    140B708-G-Z 427 0.0000 4005
    1250 140B109-G-Z 400 0.0000 4235
    140B209-G-Z 500 0.0000 4490
    140B309-G-Z 600 0.0000 5012
    140B409-G-Z 900 0.0000 5737
    140B509-G-Z 2250 1050 0.0000 7855
    1400 140B110-G-Z 2100 600 0.0000 5360
    140B210-G-Z 2100 900 0.0000 6163
    140B310-G-Z 2250 1050 0.0000 8267
    1600 140B111-G-Z 2250 1200 0.0000 9013
    140B211-G-Z 2250 1600 0.0000 9698
    1600 400 160B104-G-Z 2150 1800 25 0 0.0000 580
    160B204-G-Z 2150 40 0.0000 762
    160B304-G-Z 2250 80 0.0000 981
    500 160B105-G-Z 2150 40 0.0000 838
    160B205-G-Z 2250 80 0.0000 1073
    160B305-G-Z 2250 160 0.0000 1283
    630 160B106-G-Z 2150 40 0.0000 994
    160B206-G-Z 2250 80 0.0000 1239
    160B306-G-Z 2250 160 0.0000 1443
    160B406-G-Z 2300 240 0.0000 1797
    800 160B107-G-Z 2150 40 0.0000 1145
    160B207-G-Z 2250 80 0.0000 1405
    160B307-G-Z 2250 120 0.0000 1618
    160B407-G-Z 2250 160 0.0000 1988
    160B507-G-Z 2300 240 0.0000 2637
    160B607-G-Z 2300 320 0.0000 3181
    160B707-G-Z 2350 450 0.0000 3656
    1000 160B108-G-Z 2250 160 0.0000 2248
    160B208-G-Z 2300 240 0.0000 3055
    160B308-G-Z 2300 320 0.0000 3514
    160B408-G-Z 2350 450 0.0000 4033
    160B508-G-Z 2350 520 0.0000 4309
    160B608-G-Z 2350 800 0.0000 4814
    1250 160B109-G-Z 2350 450 0.0000 4749
    160B209-G-Z 2350 520 0.0000 5348
    160B309-G-Z 2350 800 0.0000 6077
    160B409-G-Z 2450 1200 0.0000 8198
    1400 160B110-G-Z 2350 520 0.0000 5686
    160B210-G-Z 2350 800 0.0000 6522
    160B310-G-Z 2450 1200 0.0000 8633
    1600 160B111-G-Z 2350 800 0.0000 7475
    160B211-G-Z 2450 1200 0.0000 9409
    160B311-G-Z 2450 16 0.0000 10128
    1800 400 180B104-G-Z 2350 2000 25 0 0.0000 627
    180B204-G-Z 2350 40 0.0000 820
    180B304-G-Z 2450 80 0.0000 1052
    500 180B105-G-Z 2350 40 0.0000 903
    180B205-G-Z 2450 80 0.0000 1151
    180B305-G-Z 2450 160 0.0000 1373
    630 180B106-G-Z 2350 40 0.0000 1066
    180B206-G-Z 2450 80 0.0000 1326
    180B306-G-Z 2450 160 0.0000 1539
    180B406-G-Z 2450 240 0.0000 1914
    180B506-G-Z 2500 320 0.0000 2531
    800 180B107-G-Z 2450 80 0.0000 1504
    180B207-G-Z 2450 160 0.0000 2118
    180B307-G-Z 2500 240 0.0000 2788
    180B407-G-Z 2500 320 0.0000 3355
    180B507-G-Z 2550 450 0.0000 4136
    1000 180B108-G-Z 2450 160 0.0000 2397
    180B208-G-Z 2500 240 0.0000 3225
    180B308-G-Z 2550 450 0.0000 4223
    180B408-G-Z 2550 520 0.0000 4524
    180B508-G-Z 2550 800 0.0000 5062
    1250 180B109-G-Z 2550 520 0.0000 5003
    180B209-G-Z 2550 800 0.0000 6249
    180B309-G-Z 2650 1200 0.0000 8542
    1400 180B110-G-Z 2550 800 0.0000 6851
    180B210-G-Z 2650 1200 0.0000 8998
    180B310-G-Z 2650 1600 0.0000 9716
    1600 180B111-G-Z 2550 800 0.0000 7853
    180B211-G-Z 2650 1200 0.0000 9804
    180B311-G-Z 2650 1600 0.0000 10557
    2000 400 200B104-G-Z 2550 2200 25 0 0.0000 674
    200B204-G-Z 2550 40 0.0000 879
    200B304-G-Z 2650 80 0.0000 1088
    500 200B105-G-Z 2550 40 0.0000 967
    200B205-G-Z 2650 80 0.0000 1229
    200B305-G-Z 2650 160 0.0000 1462
    630 200B106-G-Z 2550 40 0.0000 1138
    200B206-G-Z 2650 80 0.0000 1633
    200B306-G-Z 2650 160 0.0000 2028
    200B406-G-Z 2700 240 0.0000 2665
    800 200B107-G-Z 2650 80 0.0000 1603
    200B207-G-Z 2650 160 0.0000 2249
    200B307-G-Z 2700 240 0.0000 2938
    200B407-G-Z 2700 320 0.0000 3530
    200B507-G-Z 2750 550 0.0000 4328
    1000 200B108-G-Z 2650 160 0.0000 2546
    200B208-G-Z 2700 240 0.0000 3395
    200B308-G-Z 2700 320 0.0000 3909
    200B408-G-Z 2750 450 0.0000 4456
    200B508-G-Z 2750 520 0.0000 4759
    200B608-G-Z 2750 650 0.0000 2311
    1250 200B109-G-Z 2750 520 0.0000 5256
    200B209-G-Z 2750 800 0.0000 6758
    200B309-G-Z 2850 1200 0.0000 8887
    1400 200B110-G-Z 2750 800 0.0000 7180
    200B210-G-Z 2850 1200 0.0000 9368
    200B310-G-Z 1600 0.0000 10100
    1600 200B111-G-Z 800 0.0000 10201
    200B211-G-Z 1200 0.0000 10986
    200B311-G-Z 1600 0.0000 11788

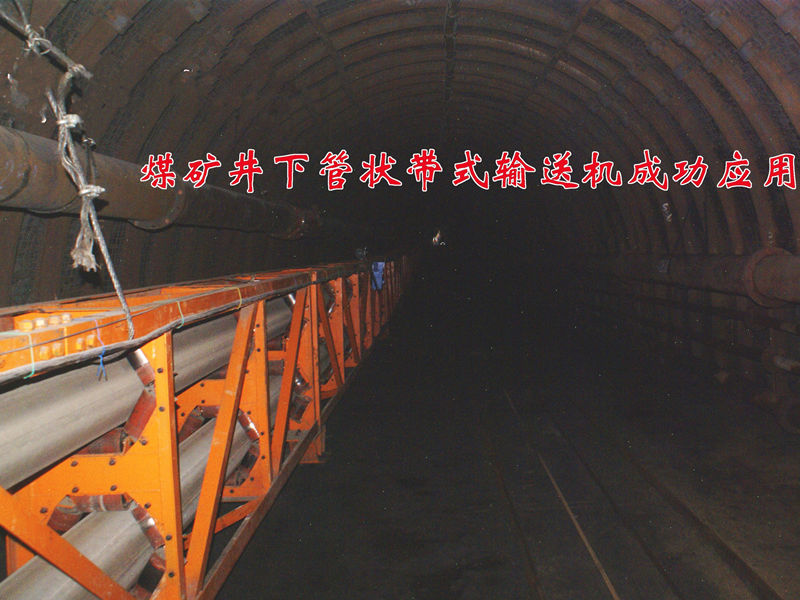

    工程实例
