大倾角输送带

大倾角波状挡边带由基带、挡边、横隔板3部分组成。大倾角输送带规格型号、大倾角输送带安装方法等信息请在线咨询。

  • 应用领域
  • 技术亮点
  • 产品参数
  • 视频图集
  • 工程实例
应用领域

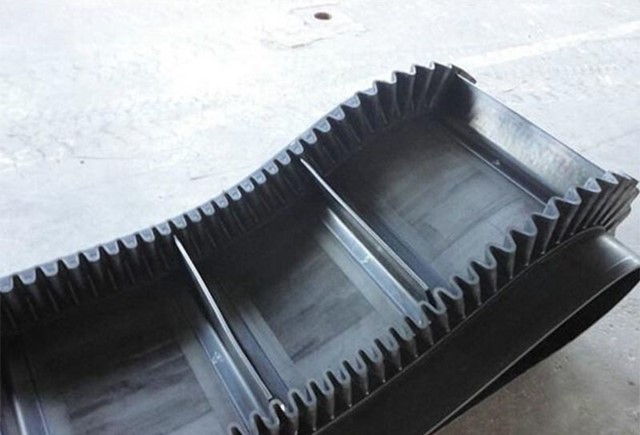

大倾角输送带由基带、挡边、横隔板3部分组成。挡边起防止物料测滑撒落的作用。为便于绕过滚筒,档边设计成波纹状;横隔板的作用是承托物料,为了实现大倾角输送,采用T型TC型。档边和横隔板是用二次硫化的方法与基带连接的,具有很高的连接强度。适宜输送易撒落的粉状、粒状、小块状、糊状及液态状物料。

技术亮点

大倾角输送带产品特点(普通型大倾角波状挡边输送带)

1、增大了输送角度(30~90度);

2、占地面积小,投资少;

3、输送量大、提升高度更高;

4、从水平到倾斜(或垂直)能平稳过渡;

5、适宜输送易撒落的粉状、粒状、小块状、糊状及液态状物料;

6、能耗低、结构简单、胶带强度高、使用寿命长。

产品参数

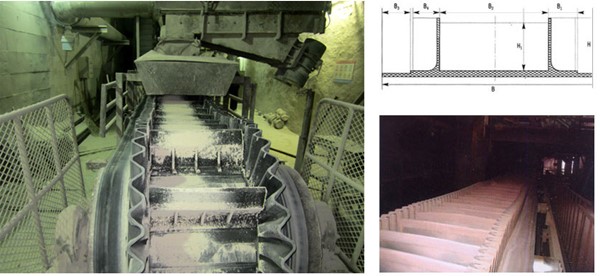

大倾角输送带基带宽、挡边高等参数匹配关系见下表和下图:mm

基带宽B 挡边高H 横隔板高H1 波底宽B1 有效带宽B2 空边宽B3 横隔板形状
300 40 35 25 180 35 TC
60 55 50 120 40
80 75
400 60 55 50 180 60 TC
80 75
100 90
500 80 75 50 250 75 TC
100 90
120 110
650 100 90 50 350 100 TC
120 110
160 140 75 300
800 120 110 50 460 120 TC
160 140 75 410
200 180
1000 160 140 75 550 150 TC
200 180
240 220
1200 160 140 75 690 180 TC
200 180
240 220
300 260 100 640
1400 200 180 75 830 210 TC
